單柱液壓機的工作過程詳解

        單柱液壓機具有操作空間大、結構簡單等諸多優點,是工業生產中廣泛應用的設備之一。單柱液壓機主要適用于軸類零件、型材等的校正，軸、套類零件的壓裝，及簡單板材零件的拉伸、彎曲、壓印、成型、落料等, 同時也能夠進行一般粉末、塑料制品的壓制工作。單柱液壓機采用新型組合，大型框架帶缸滑塊主機結構，滑塊采用3油缸進行驅動，也就是垂直方向的主油缸和位于水平位置的輔助油缸。其中電氣控制系統是單柱液壓機的重要組成部分之一。

        單柱液壓機的工作過程如下

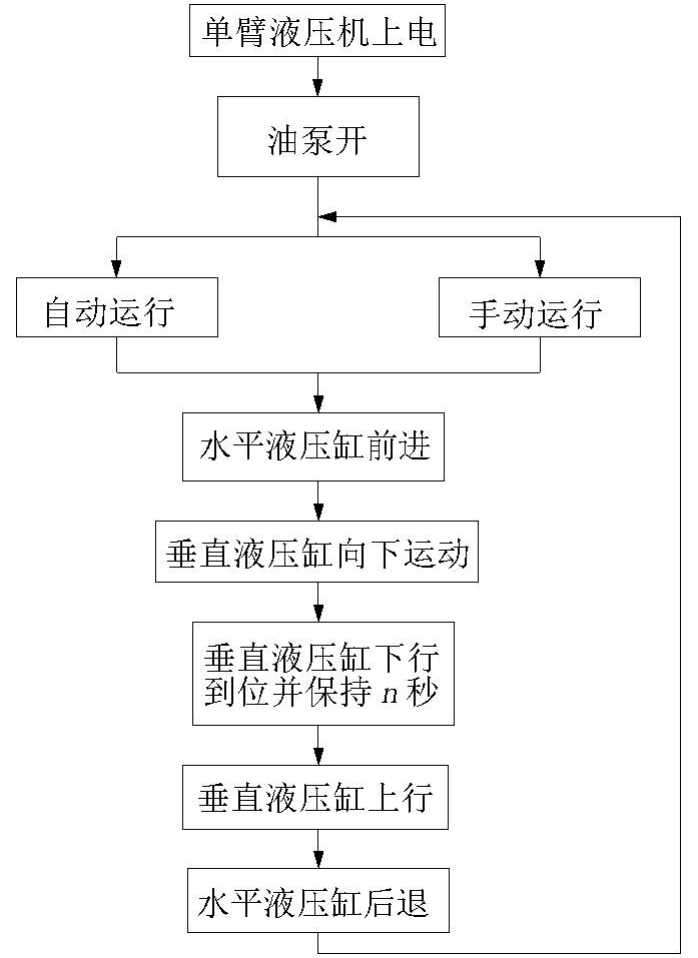

        單柱液壓機采用單柱式C型結構，能夠從3面進行接近工件，裝卸工件方便且簡單。單柱液壓機的執行機構主要由垂直方向的液壓缸和水平方向的液壓缸組合而成，單柱液壓機的液壓缸動作順序如圖所示。


        根據單柱液壓機工作過程的分析，要實現液壓缸的執行動作，控制系統可以采用多種控制方案：以繼電器為主控元件的傳統型。采用可編程控制器，也就是PLC的控制系統。應用高級微處理機或者工業控制計算機的高性能控制系統。由于實現的功能較為簡單，為了節約成本，采用了以繼電器為主控元件的傳統型控制系統。其電路結構簡單易懂，技術要求相對不高，成本較低。

        單柱小型液壓機主要實現啟動、停止、手動/自動工作方式選擇、點動前進、點動后退、點動上、點動下、油泵開、油泵停、急停等動作。采用接觸器來設計主電路，實現油泵的停止和啟動，采用中間繼電器和時間繼電器來實現液壓缸的順序動作，采用熱繼電器來實現過載保護，采用變壓器和整流器為行程開關提供工作電壓。
